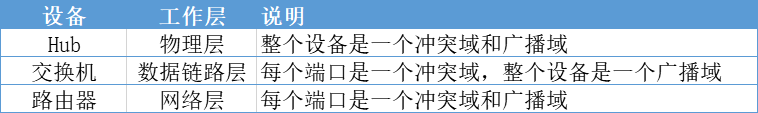

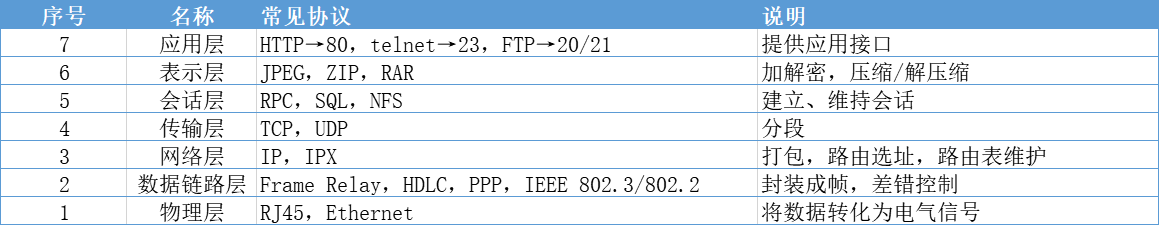

上节回顾

2.1 数通产品基本知识

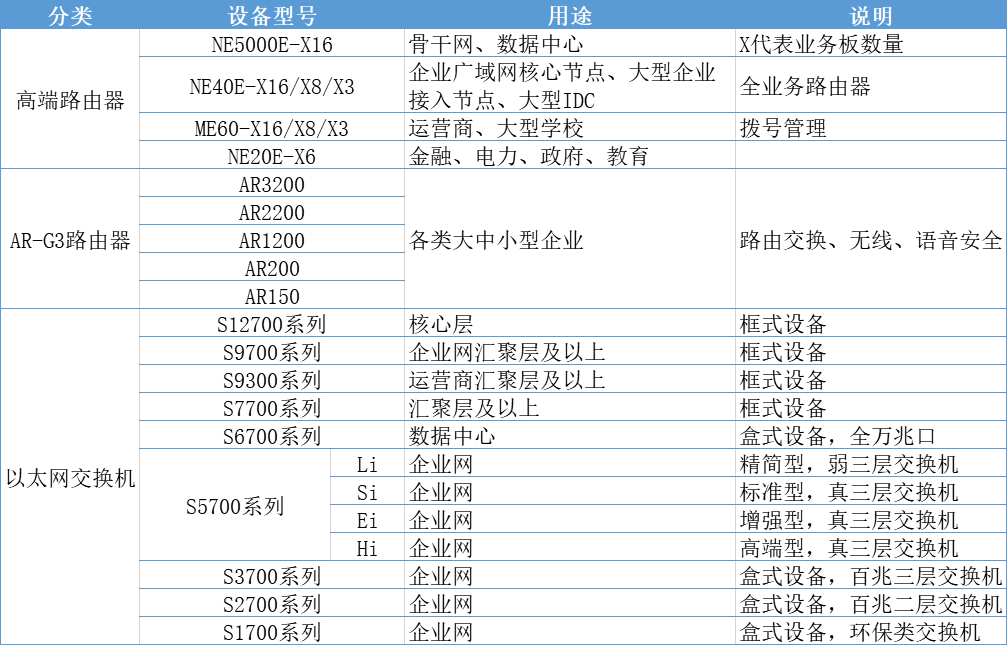

2.1.1 华为数通设备介绍

2.1.2 名词介绍

◆ 下联口：接终端、AP、接入层设备等，速率 ≤ 上联口速率；

◆ 上联口：接汇聚层、核心层设备等，速率 ≥ 下联口速率。

◆ AP分类

■ FIT AP：即瘦AP，自身不可进行配置，由AC配置下发，适用于AP较多不易单独配置的环境；

■ FAT AP：即胖AP，自身可进行配置，如SSID、密码等，适用于AP较少的环境。

◆ AP适用场景分类

■ 室内：全辖天线；

■ 室外：室外用AP设备防水、防雷、定向天线。

◆ AC分类

■ 盒式AC：如AC6605；

■ 插卡式AC：如AC卡，可插入框式交换机或S5700-Hi系列交换机。

◆ 机柜标准

■ 标准机柜为42U，机柜内三格为1U，1U=4.44cm；

■ 非标准机柜通常有22U、32U、47U；

■ 机柜宽度分为600mm和800mm两种；

■ 机柜深度分为600mm、800mm、1000mm或1200mm。

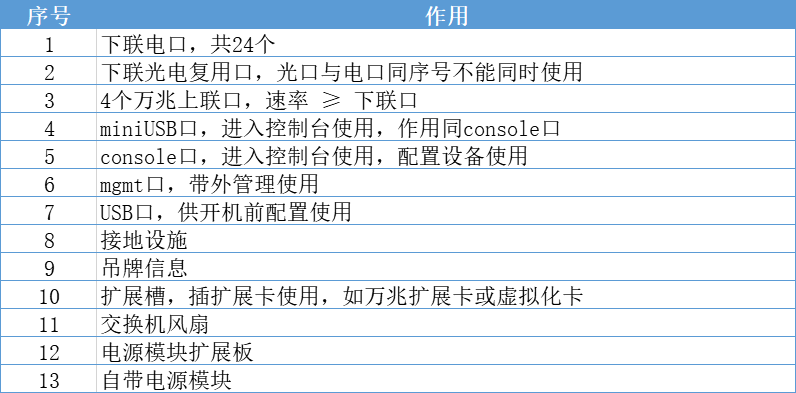

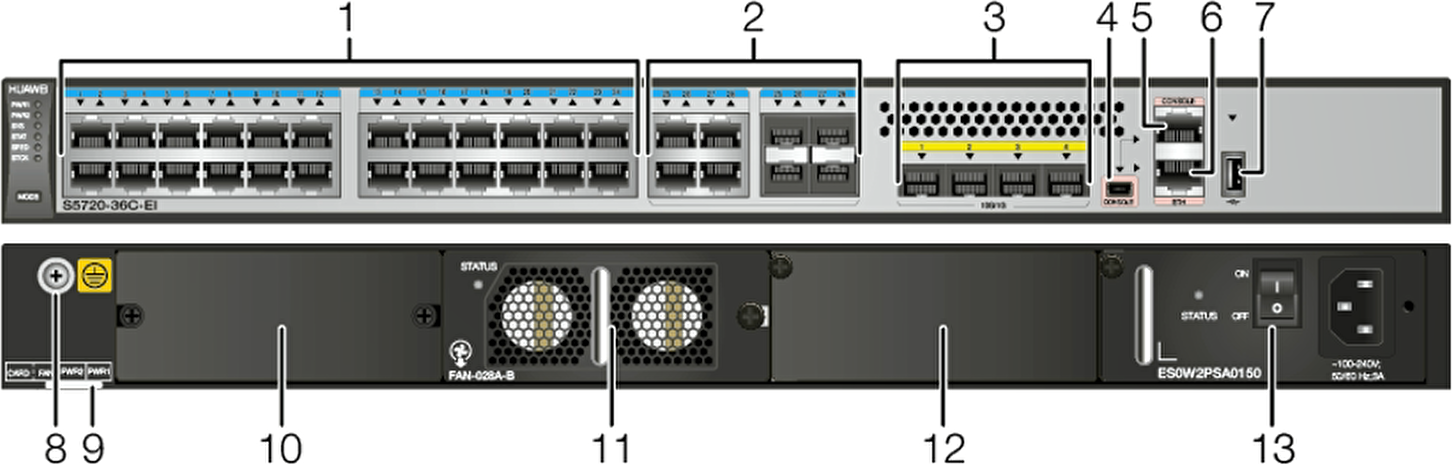

2.1.3.1 S5720-36C-EI-AC

说明：

2.1.4 光模块

◆ 按速率分类

为满足各种传输速率的需求，产生了不同速率的光模块，常见的光模块速率有155M、622M、1.25G、10G、40G、100G等。

◆ 按封装分类

华为交换机适用的封装类型有SFP封装、eSFP封装、SFP+封装、QSFP封装、XFP封装、CFP封装等。

◆ 按波长分类

光纤分为单模光纤、多模光纤。

■ 单模光模块与单模光纤配套使用，波长常见于1310nm、1490nm、1550nm，适用于长距传输，通常可达10km、40km、70km、80km等，较多模光模块价格相对昂贵；

■ 多模光模块与多模光纤配套使用，波长常见于850nm，适用于短距传输，通常不长于300m，较单模光模块价格相对低廉。

2.1.5 光纤

数通领域通常使用LC接口光纤，单模光纤为黄色，多模光纤为桔色。

2.1.6 双绞线RJ45（网线）

双绞线分为两种：

◆ 非屏蔽双绞线（STP）；

◆ 屏蔽双绞线（UTP）。

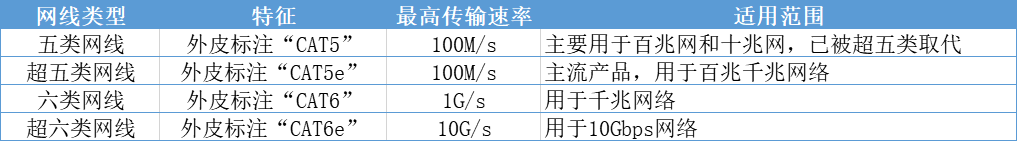

五类、超五类、六类、超六类：

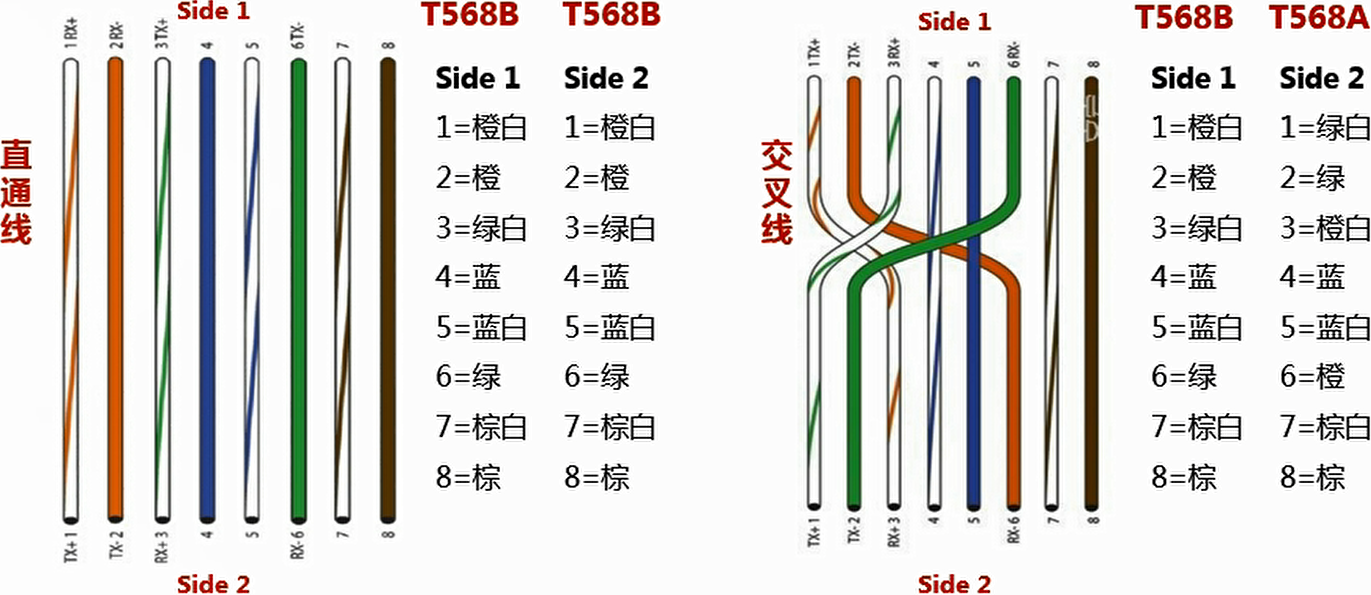

2.1.7 网线做线方式

◆ 直通线：接线为一一对应，用于终端设备（如PC、交换机等）和网络设备之间的通讯；

◆ 交叉线（Crossover Cable），接线为交叉形式，用于两个终端设备（如PC、交换机等）之间的通讯。

注意，下图交叉线有误，4蓝白和5蓝反了！

2.1.8 框式交换机

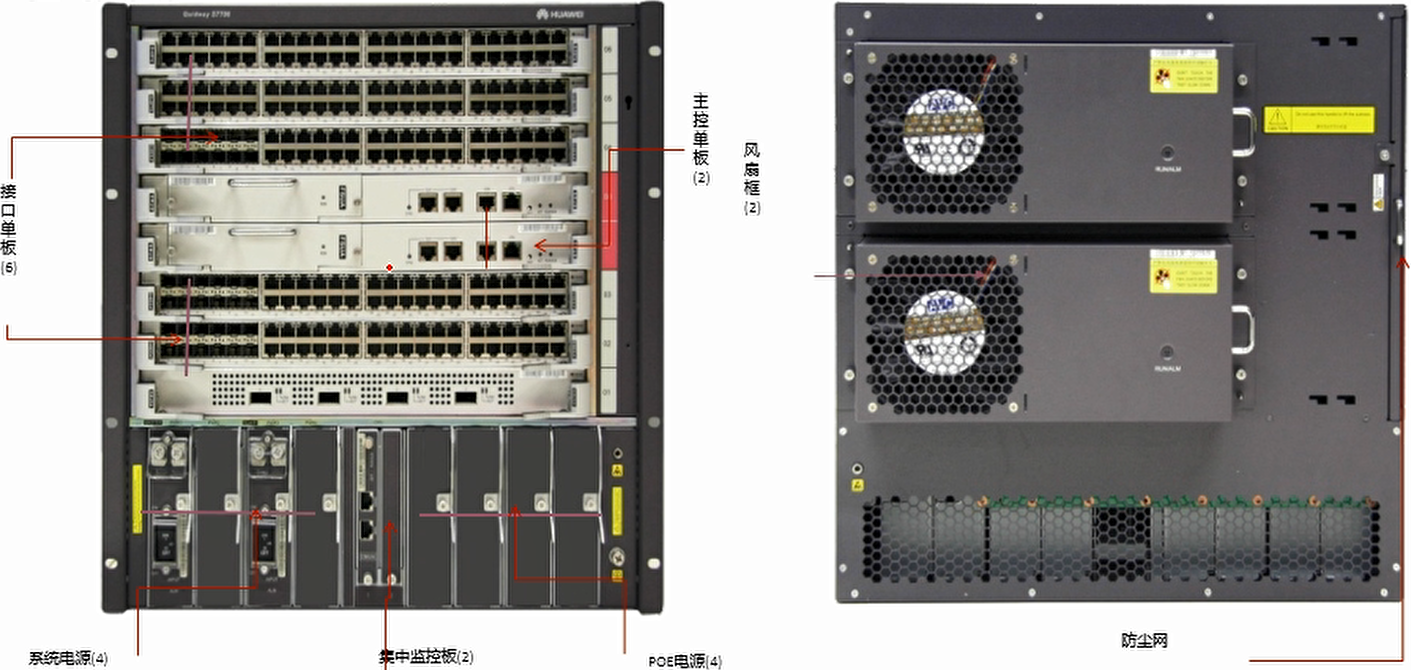

2.1.8.1 S7706

2.1.8.2 主控板

主控板完成如下管理功能：

◆ 处理各种协议并完成转发控制，如各种路由协议、网管协议等；

◆ 监控系统各部件的状态；

◆ 根据用户的操作指令来管理和维护。

2.1.9 路由器

2.1.9.1 ME60-X8

ME60-X8路由器为多业务控制网管BRAS（broadhand remote access server）。

功能：

◆ 用户接入识别；

◆ 连接管理；

◆ AAA与用户管理；

◆ 地址分配与管理；

◆ 业务控制。

2.2 网络设备管理

2.2.1 Console Port

◆ 当用户要为设备进行配置的时候，可以通过Console口登录设备；

◆ 控制口（Console Port）是一种通信串行口，由设备的主控板提供；

◆ 一块主控板提供一个Console口，端口类型为EIA/TIA-232 DCE，用户终端的串行端口可以与设备Console口直接连接，实现对设备的本地配置。

 2.2.2 Console线缆

Console线缆一端是RJ45水晶头，另一端为串口接头。RJ45接头用于连接设备的RJ45 Console口，线缆另一端的串口用于连接终端PC。如终端PC没有串口，则需要另一种线缆来对Console口进行连接，此类线缆由串口更换为USB-RS232。

2.3 VRP概述及配置入门

通用路由平台VRP（Versatile Routing Platform）是华为数据通信产品的通用操作系统平台。

VRP拥有一致的网络界面、用户界面和管理界面，为用户提供了灵活丰富的应用解决方案。

VRP平台下载链接

2.3.1 命令行视图

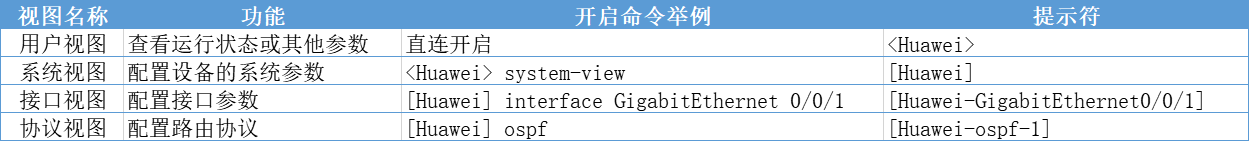

2.3.1.1 视图种类

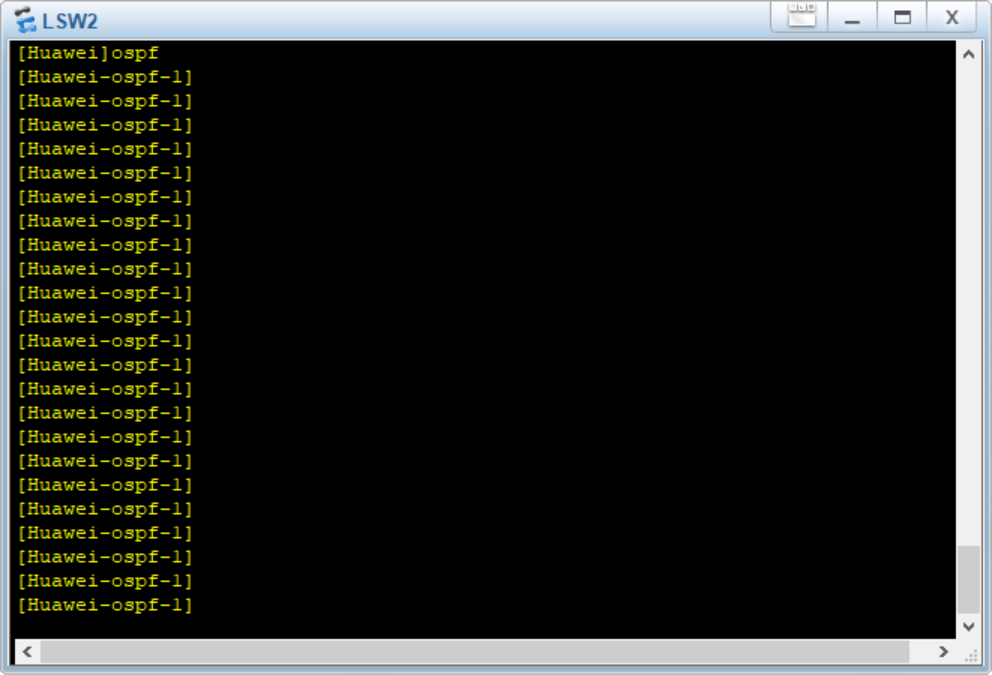

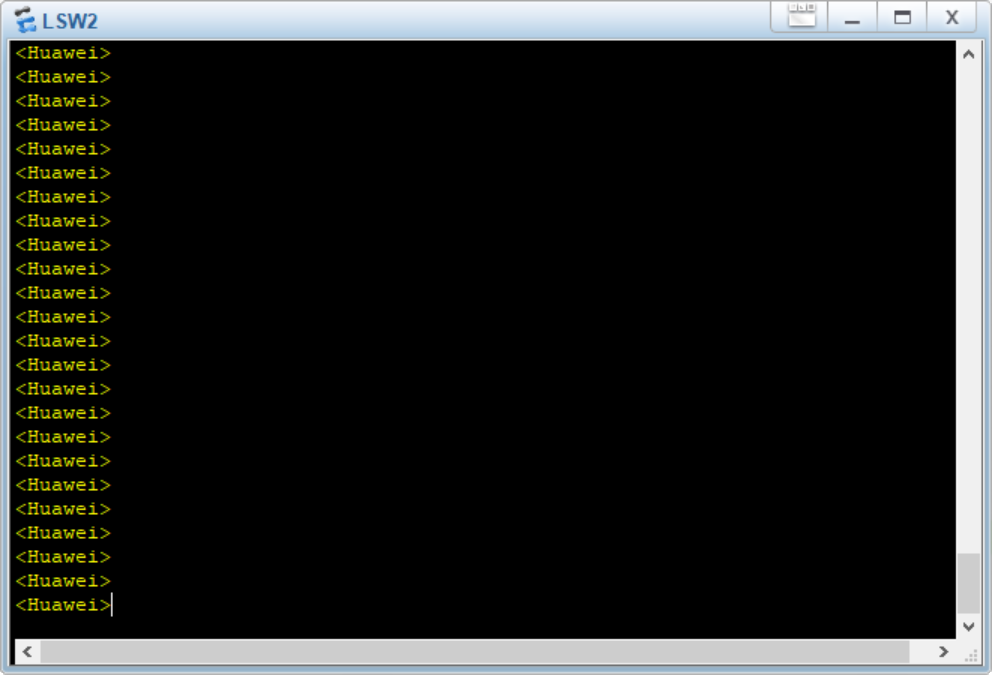

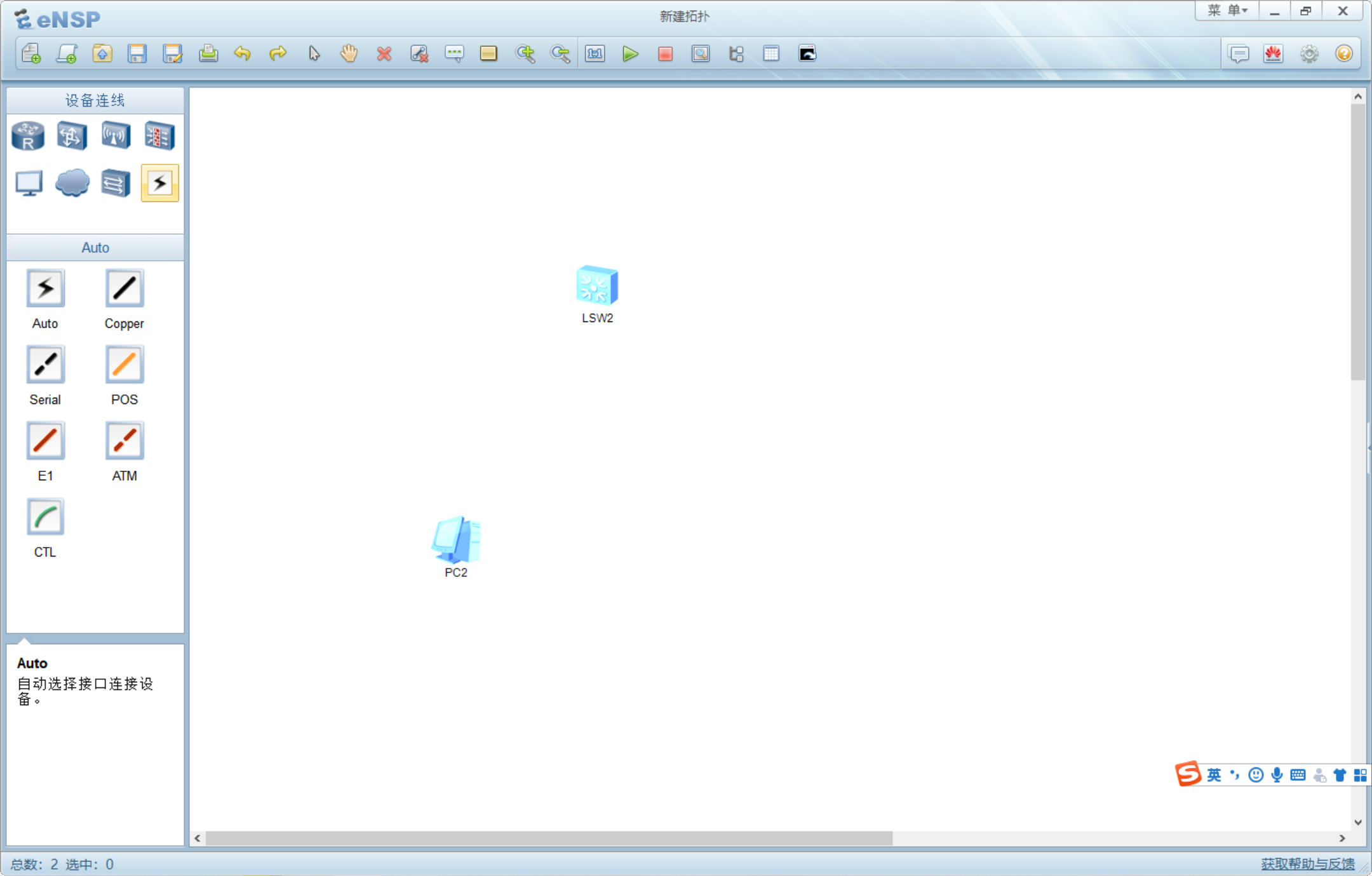

2.3.1.2 视图连接示例

◆ 用户视图

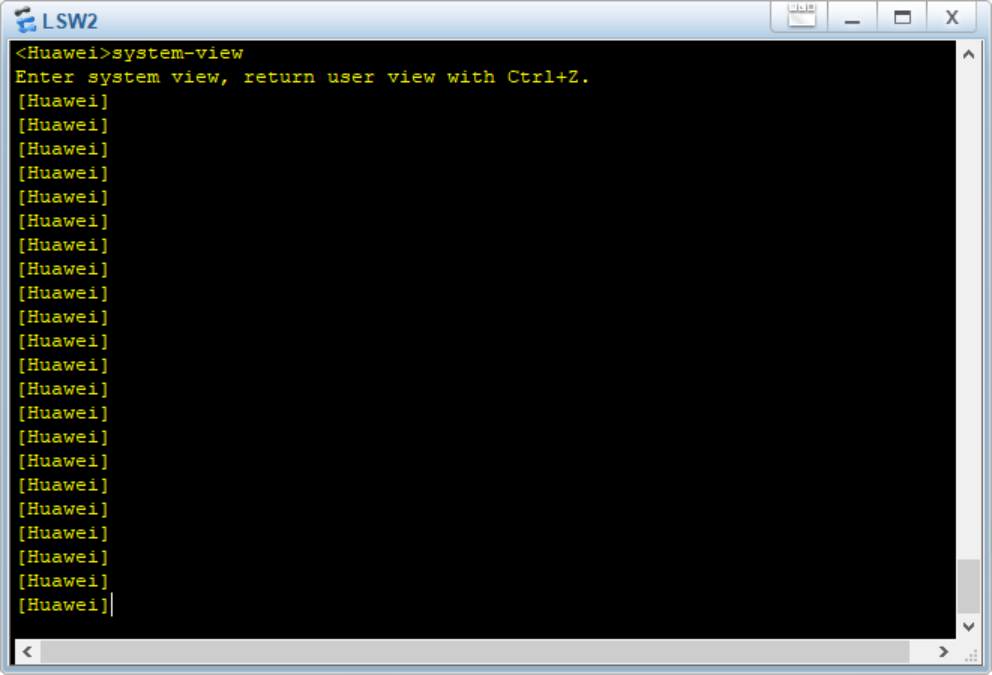

◆ 系统视图

◆ 接口视图

◆ 协议视图

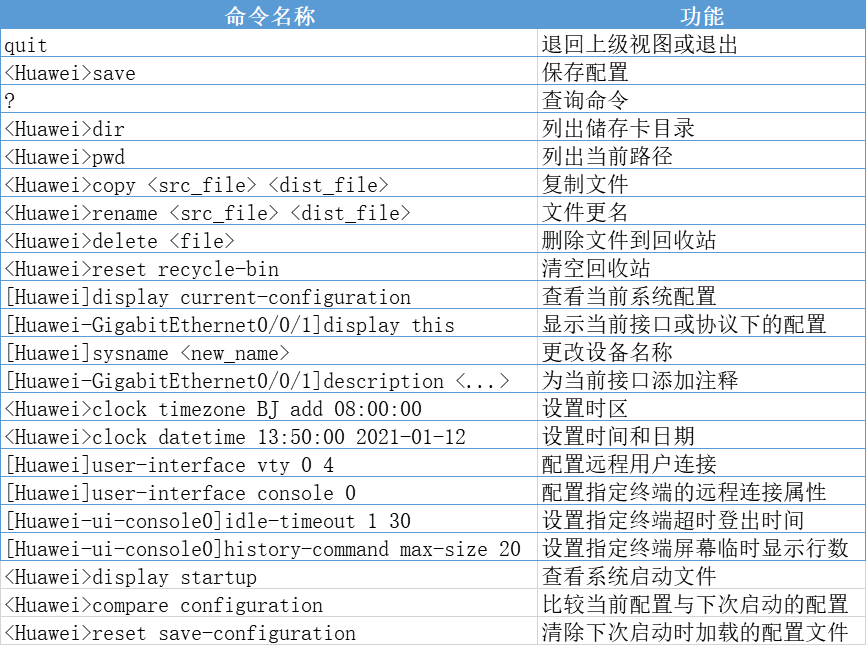

2.3.1.3 常用操作命令

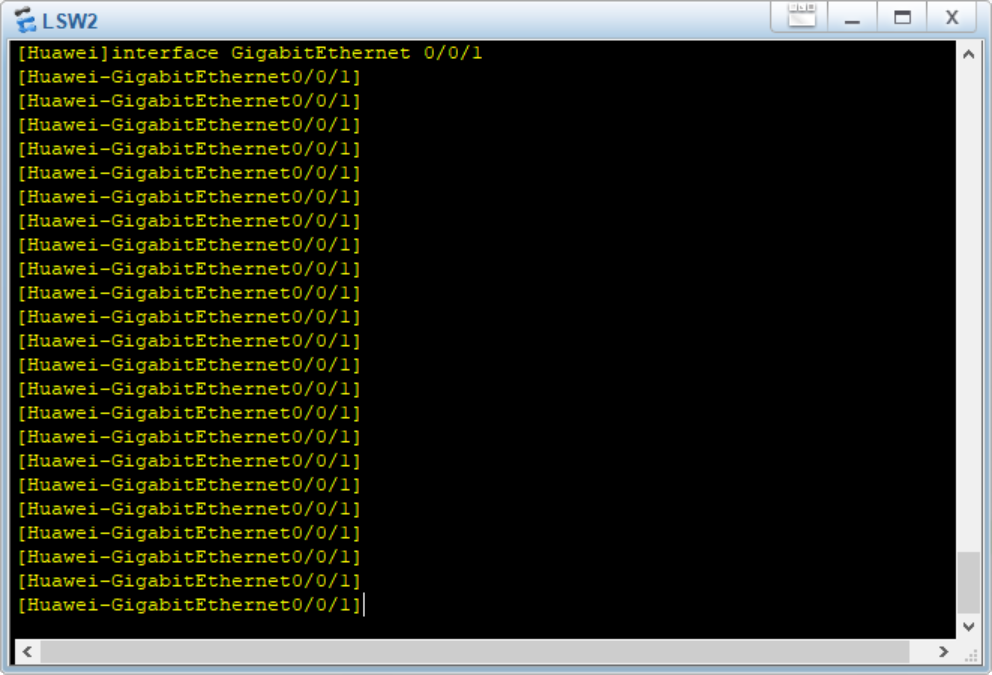

2.3.1.4 配置并查看接口IP地址
